當前您所在的位置： 首 頁 >> 售后支持與服務 >> 節能方案 >> 兩級壓縮技術
  • 兩級壓縮技術
  • 發布時間：2017/4/24　　點擊次數：[28907]

  • 國家標準的規定

    2009年國家修訂了GB19153容積式壓縮機能效限定值及能效等級規范；機組輸入比功率：在規定工況下，空壓機組輸入功率與空壓機實際容積流量之比值。單位：kW/(m3/min）；空壓機在規定工況下所允許的最大機組輸入比功率值應不大于3級的規定；空壓機節能評價值：不大于2級的規定；壓縮空氣站設計規范GB50029中說明，當單機額定功率大于300kW時，不宜選用單級噴油螺桿壓縮機；壓縮空氣站設計規范GB50029中推薦，當負荷變化頻繁時，宜選用1臺~2臺變?nèi)莼蜃冾l等節能型氣量調節功能的空氣壓縮機

    壽力節能型空壓機

    壽力近250款不同型號的空壓機達到節能評價值的要求壽力雙段式節能空壓機有著高效節能的特點舉例：TS32S-450 355kW 7barg 水冷機組輸入比功率值達到5.7TS32S-450 355kW 8barg 水冷機組輸入比功率值達到6.0

    壽力變?nèi)菁白冾l空壓機為部分負載下空壓機最佳節能解決方案

    壽力螺桿式空氣壓縮機同時可提供內置余熱回收方案

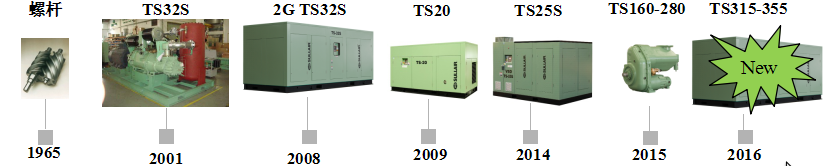

    2016624101411552009年壽力TS系列雙段式螺桿壓縮機被評為美國年度產品

    兩級壓縮節能原理

    等溫壓縮節能

    有效工作壓力為7bar，理論上絕熱壓縮要比等溫壓縮所需的功高出37%

    多級壓縮，趨近等溫過程

    降低氣體加熱的方法是將壓縮分為多級。每一級后，氣體先經冷卻，再進一步壓縮。壓縮級數越多，越趨近于等溫壓縮過程。但壓縮級數越多，造價越昂貴。

    兩級壓縮節能

    兩級壓縮過程降低了第一級壓比。每一級后，氣體先經冷卻，再進一步壓縮。兩級壓縮過程中，如果每一級都具有相同壓比，功耗最低。

    壽力雙段式噴油螺桿壓縮機

    最佳等壓比設計

    壽力TS雙段式噴油螺桿壓縮機采用最優的等壓比設計。額定排氣壓力7bar的壓縮機主機，壓縮比為7.9:1，壽力TS雙段式噴油螺桿壓縮機采用兩級壓縮，每一級壓縮比為2.8:1

    單級壓縮與雙級壓縮對比

    單級壓縮 LS250LAC（250kW 7barg 風冷）

    主機螺桿轉子直徑Φ255

    雙級壓縮 TS32S-450LAC（355kW 7barg 風冷）

    一級螺桿轉子直徑Φ321.3二級螺桿轉子直徑Φ255

    經濟性對比

    壓縮空氣節能1.0〔kW/(m3/min)〕按每度電費用RMB 0.75元計算每立方米壓縮空氣每分鐘節約0.0125元1.0〔kW/(m3/min)〕X0.75kW/h/60=0.0125元每立方米壓縮空氣每8000小時節約6,000元0.0125X60X8000=6000元69.5m3壓縮空氣每8000小時節約417,000元

    結構設計形式

    兩級螺桿串聯

    兩級螺桿并聯

    壽力兩級螺桿設計優點

    壽力兩級螺桿主機采用大直徑轉子，保證每一級都有最高的壓縮效率

    等壓比設計保證最佳壓縮效率

    壽力兩級螺桿主機采用噴射式級間冷卻方式，二級進氣溫度相對較低，可比普通兩級壓縮主機具有更高的壓縮效率新型的單級螺桿型線設計使主機在市場上同規格產品中具有最高效率

    氣體在一級與兩級螺桿間流速與冷卻達到最佳平衡

    氣體經一級排氣至二級螺桿進氣過程最低壓損設計

    大功率壓縮機串聯設計更可靠，能效更高

    壽力串聯設計有利于延長軸承壽命

    風冷機型

    水冷機型

    風冷機型

    水冷機型

    風冷機型

    水冷機型

    舉例：中型兩級壓縮

    160kW 風冷整機外形尺寸：3660X2060X2280額定排氣壓力：8barg最大排氣壓力：8.5barg國家一級能效比功率：6.3額定排氣量：38 m3/min舉例: 大型兩級壓縮TS32S-450HAC （355kW 風冷）整機外形尺寸：4400X2160X2210額定排氣壓力：8barg最大排氣壓力：8.5barg壽力TS32S比功率：6.1額定排氣量：66 m3/min

    設備占地：2臺中型兩級壓縮機高于1臺大型兩級壓縮機初期投資：2臺中型兩級壓縮機及2套后處理設備高于1臺大型兩級壓縮機1套后處理設備管路、后過濾器及干燥機壓損：2臺中型壓縮機管道或后處理器壓力損失高于1臺大型兩級壓縮機維護成本：2臺中型兩級壓縮機備件及后處理設備備件數量為1臺大型兩級壓縮機2倍，維護成本高于1臺大型兩級壓縮機耗電費用：壓縮空氣節能0.2〔kW/(m3/min)〕

    按每度電費用RMB 0.75元計算每立方米壓縮空氣每分鐘節約0.0025元1.0〔kW/(m3/min)〕X0.75kW/h/60X0.2=0.0025元每立方米壓縮空氣每8000小時節約1200元0.0025X60X8000=1200元66m3壓縮空氣每8000小時節約79,200元

    替代2臺LS200/替代2臺LS25S-250

    替代1臺LS355HWC/LS32-450HWC

    TS系列雙級螺桿壓縮機標配國標推薦的變?nèi)菡{(diào)節閥
